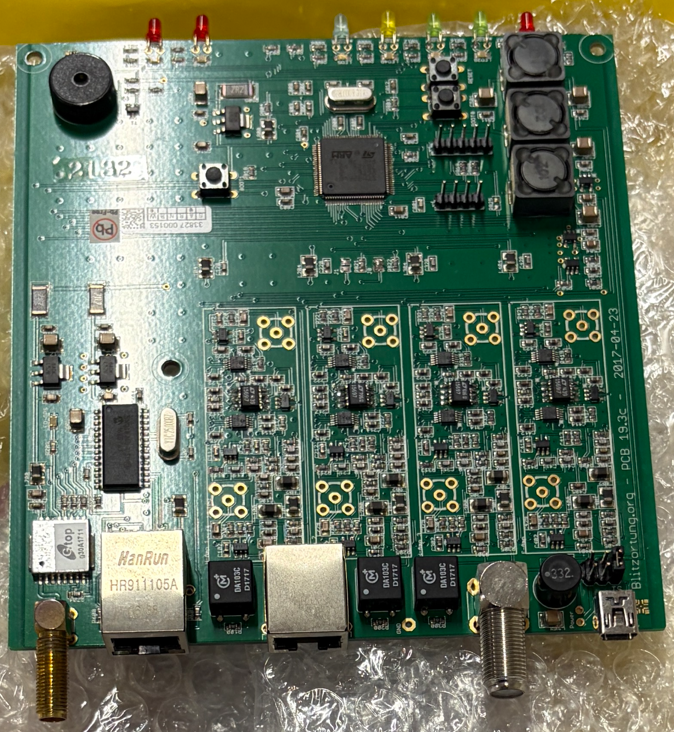

2026年9月17日、タイで故障したBlueボードを修理しました。

症状：観測出来ない状態。三端子レギュレータ付近とSTMマイコンが発熱。

改善前

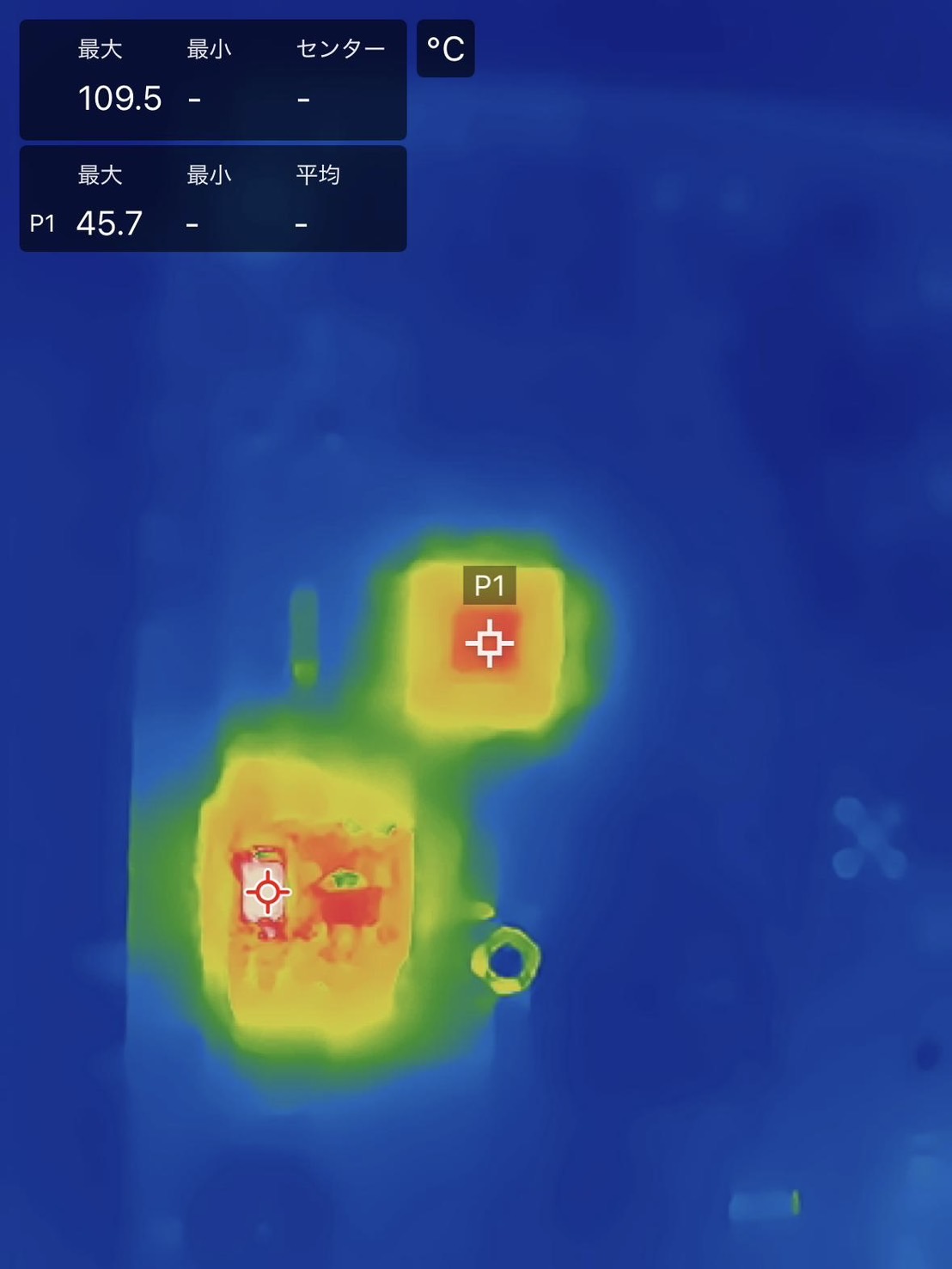

改善前　サーマルカメラで発熱状態を確認したところ、STMマイコンが45度、三端子レギュレータ横の受動部品が109度と高熱。これは、マイコンに不良があって、大量の電流が流れていると推定される。そこで、STMマイコンを新品と交換した結果、正常になった。

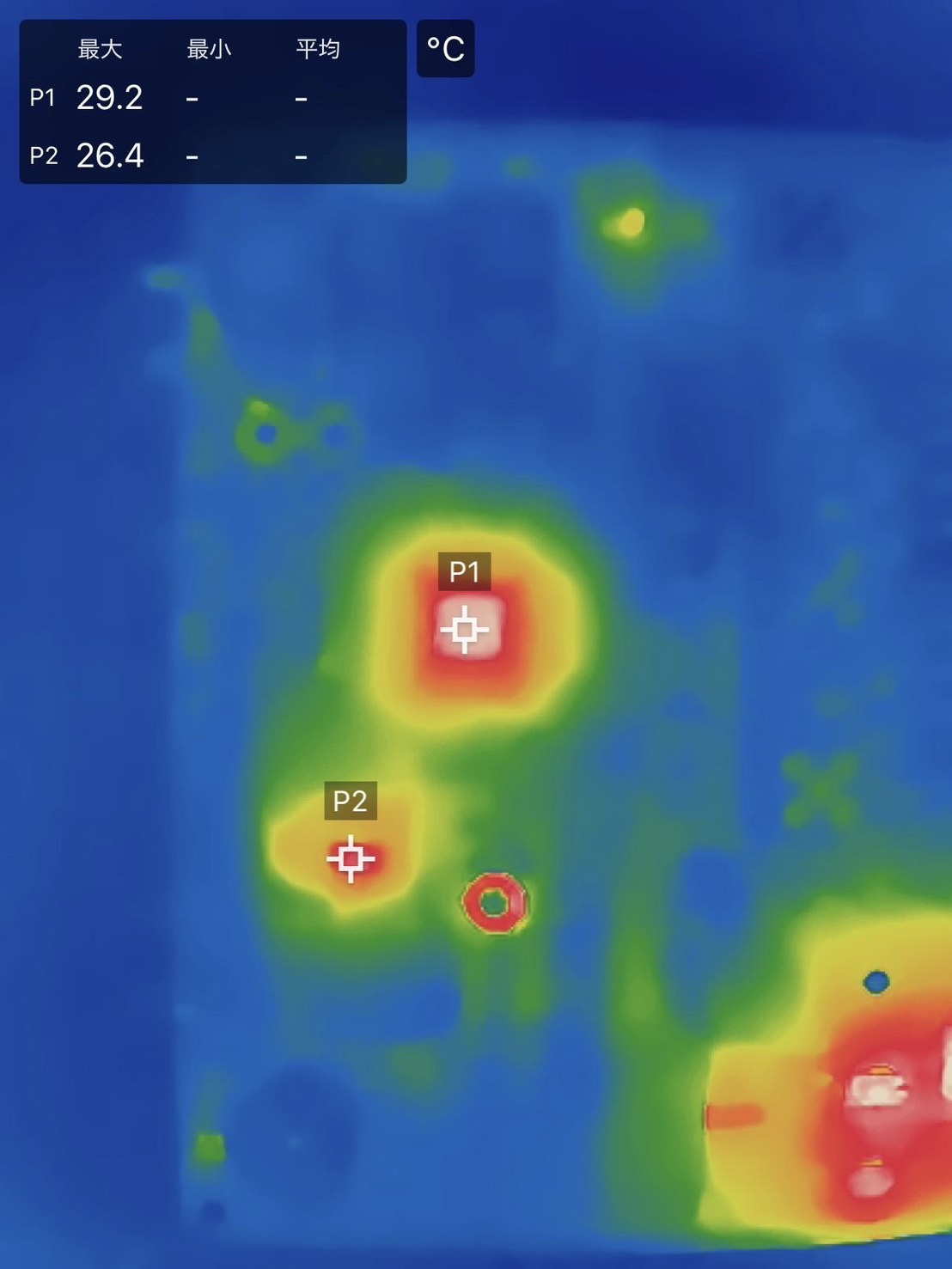

改善後：29度、26度に低下し、装置も復旧。

STM32F407VGT6

https://www.digikey.jp/ja/products/detail/stmicroelectronics/STM32F407VGT6/2747117

カンくんが解決しました。素晴らしい。
